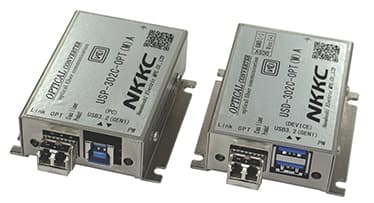

USB3.0 光通信機器
US-300シリーズ
USB3.0を最大5Gbps、最長300mまで延長が可能な光通信機器。
- ●USB3.0専用（USB3.2 Gen1 5Gbps）のメディアコンバータ。（※USB2.0、1.0には対応しておりません。）
- ●Super-Speed 5Gb/sに対応。（※転送レートを保証するものではありません。接続機器に依存します。）
- ●USB バスパワー及び外部電源に対応しており、電源が取れない場所に最適。
- ●ACアダプタ「AD5V-3B」（別売）に対応。
- ●光ファイバ2芯にてシングルモードファイバ用とマルチモードファイバ用の2種類をライナップ。
- ●マルチモードファイバ（OM3）に対応。シングルモードファイバ（OS1）に対応。（※光ファイバの種類により最大伝送距離は異なります。）
- ●幅広い周囲温度で動作が可能。
- ●小型、金属ケースの為、配電盤等の機器への組込が容易。
用途例
- ◎産業用高速カメラ
- ◎ PC － 周辺機器間延長 等

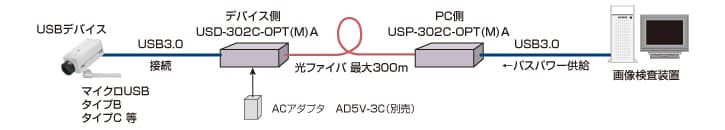

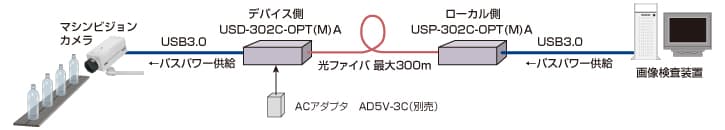

接続例
主な仕様 ※ご検討の際は、必ず仕様書にてご確認ください。
| シリーズ名 | US-300シリーズ | ||
|---|---|---|---|
| 分類 | USB3.0（USB3.2 Gen1／5Gbps） | ||
| 最大伝送距離（目安） | 300m | 300m ※1 | |
| 適合ケーブル | 2芯シングルモードファイバ（SM10/125） | 2芯マルチモードファイバ（GI 50/125）OM3 準拠 | |
| PC側ユニット | USBポート ※2 | USB3.0—Bポート×1 | |
| 光ポート | LCコネクタ×2 | ||
| 電源 | USBパスパワー対応 | ||
| 消費電流 | 450mA | ||
| デバイス側ユニット | USBポート ※2 | USB3.0—A ポート×2 | |
| 光ポート | LCコネクタ×2 | ||
| USBパスパワー | DC5V 1000mA／ポート | ||
| 電源 | セルフパワー（DC5V） ※3 | ||
| 消費電流 | 450mA | ||
| 外寸寸法 | W52mm×D70mm×H26mm（突起部含まず） | ||
| 動作温度 | −20℃〜＋70℃（結露なきこと） | −10℃〜＋70℃（結露なきこと） | |
| 環境 | RoHS対応 | ||
| 仕様書 | US-300（300m仕様）PDFダウンロード | US-300（300m仕様）PDFダウンロード | |
※1：OM3光ファイバ使用時。
※2：USB2.0／1.1には対応しておりません。
※3：本製品にはACアダプタが付属しておりません。別売にてACアダプタ AD5V-3Bがございます。
※2：USB2.0／1.1には対応しておりません。
※3：本製品にはACアダプタが付属しておりません。別売にてACアダプタ AD5V-3Bがございます。
価格
| 300m対応 | PC側 | USP-301C-OPT（S）B | 104,500円（税抜価格 95,000円） |
|---|---|---|---|
| デバイス側 | USD-301C-OPT（S）B | 104,500円（税抜価格 95,000円） | |
| PC側 | USP-301C-OPT（M）A | 82,500円（税抜価格 75,000円） | |
| デバイス側 | USD-301C-OPT（M）A | 82,500円（税抜価格 75,000円） | |
| ACアダプタ | AD5V-3B | 7,700円（税抜価格 7,000円） | |
| 300m対応 | PC側 | USP-301C-OPT（S）B | 104,500円（税抜価格 95,000円） |
|---|---|---|---|
| デバイス側 | USD-301C-OPT（S）B | 104,500円（税抜価格 95,000円） | |
| PC側 | USP-301C-OPT（M）A | 82,500円（税抜価格 75,000円） | |
| デバイス側 | USD-301C-OPT（M）A | 82,500円（税抜価格 75,000円） | |
| ACアダプタ | AD5V-3B | 7,700円（税抜価格 7,000円） | |
