音声・音楽信号 光ファイバ伝送装置＜長距離用＞
VP-004シリーズ2NCタイプ
音声・音楽信号2chを1芯の光ファイバで最大50km伝送できる伝送装置。
- ●音声・音楽信号2chを1芯の光ファイバで最大50kmの伝送が可能。
- ●双方に対応し、インターホンシステムなどに最適。
- ●SMF（シングルモードファイバ）、MMF（マルチモードファイバ）に対応。
- ●AGC回路内臓により、伝送距離による出力設定が不要。
用途例
- ◎TV・ビデオシステム
- ◎構内放送システム
- ◎インターホン 等

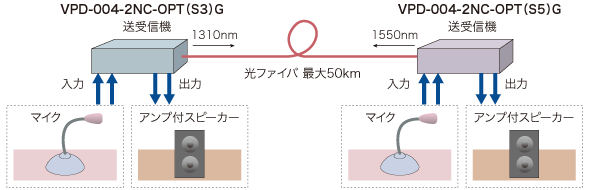

接続例
主な仕様 ※ご検討の際は、必ず仕様書にてご確認ください。
| タイプ | シングルモードファイバ対応 | マルチモードファイバ対応 | |
|---|---|---|---|
| ケース入り | |||
| 型番 | 38km仕様 | VPD-004-2NC-OPT(S3)G | VPD-004-2NC-OPT(M) |
| VPD-004-2NC-OPT(S5)G | |||
| 50km仕様 | VPD-004-2NC-OPT(S3)-40 | ||
| VPD-004-2NC-OPT(S5)-40 | |||
| 音声信号 | 1Vp-p/600Ω 不平衡 | ||
| 変調方式 | PFM方式 | ||
| 波長 | 1310nm | ||
| 発光素子 | LD | ||
| チャンネル数 | 双方向 上り2ch＋下り2ch | ||
| 入出力コネクタ | 端子台（MC1,5/8-ST-3,81） | ||
| 伝送可能帯域 | 10Hz～20kHz（−6dB） | ||
| S／N比 | －60dB以下 | ||
| 分離度 | 1ch、2ch共に－35dB以下 | ||
| ダイナミックレンジ | 50dB以上 | ||
| 伝送距離 | 50km／38km | 3km | |
| 適合光ファイバ | SMF（シングルモードファイバ）SM10／125 | MMF（マルチモードファイバ）GI 50／125、62.5／125 | |
| 適合光コネクタ | SC型（JIS C 5973 F04）1芯 | SC型（JIS C 5973 F04）2芯 もしくは DSC型 | |
| 電源 | DC5V、AC100V（AD5V-3B使用） | ||
| 電源コネクタ | 端子台（MC1,5/2-ST-3,5） | ||
| 消費電流 | 400mA（typ） | ||
| 使用温度範囲 | シングルモードファイバ用 −10℃～＋60℃（結露なきこと）／マルチモードファイバ用 0～＋60℃（結露なきこと） | ||
| 取付板 | 標準装備 | ||
| 寸法（mm） | 103（W）×72（D）×25（H） | 103（W）×72（D）×25（H） | |
| 仕様書 | VPD-004-2N-OPT (S)G PDFダウンロード | VPD-004-2N-OPT (M) PDFダウンロード | |
| VPD-004-2N-OPT (S)-40 PDFダウンロード | |||
価格
| シングルモードファイバ用 | VPD-004-2NC-OPT(S3)G | 83,600円（税抜価格 76,000円） |
|---|---|---|
| VPD-004-2NC-OPT(S5)G | 83,600円（税抜価格 76,000円） | |
| VPD-004-2NC-OPT(S3)-40 | 112,200円（税抜価格 102,000円） | |
| VPD-004-2NC-OPT(S5)-40 | 112,200円（税抜価格 102,000円） | |
| マルチモードファイバ用 | VPD-004-2NC-OPT(M) | 58,300円（税抜価格 53,000円） |
| シングルモードファイバ用 | VPD-004-2NC-OPT(S3)G | 83,600円（税抜価格 76,000円） |
|---|---|---|
| VPD-004-2NC-OPT(S5)G | 83,600円（税抜価格 76,000円） | |
| VPD-004-2NC-OPT(S3)-40 | 112,200円（税抜価格 102,000円） | |
| VPD-004-2NC-OPT(S5)-40 | 112,200円（税抜価格 102,000円） | |
| マルチモードファイバ用 | VPD-004-2NC-OPT(M) | 58,300円（税抜価格 53,000円） |
