RS-485/RS-422用光変換ユニット

RS485-OPTシリーズ

RS-485/RS-422用光変換ユニット　RS485-OPT
RS-485/RS-422用光変換ユニットとして開発された製品で、パソコンからFA周辺機器などの信号データを光ファイバで簡単に最大40km送信。
  • ●外来のノイズを防ぎ、落雷による機器の破損防止に最適。
  • ●高圧・電磁ノイズ・長距離による障害を光ファイバで電気的に絶縁することで快適通信。
  • ●インターフェースはRS-485規格（EIA485）、RS-422規格（EIA422）準拠。スイッチによる切替えで対応。
  • ●シングルモード・マルチモード・H-PCF と各種光ファイバに対応。
  • ●SMF（シングルモードファイバ）を使用することで、最大40kmの長距離伝送が可能。
  • ●波長多重により光ファイバ1芯で双方向通信（Sタイプ）。
  • ●AGC回路内蔵により、伝送距離による出力設定が不要。
用途例
  • ◎太陽光発電、風力発電のエネルギー管理・監視・データ伝送
  • ◎FA制御機器
  • ◎シーケンサ
  • ◎監視カメラコントロール 等

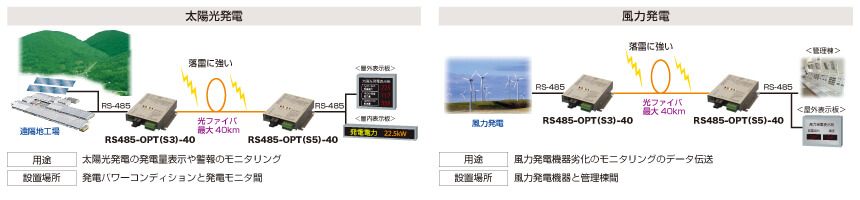

市場導入例
RS485-OPT使用例
主な仕様 ※ご検討の際は、必ず仕様書にてご確認ください。
タイプ名対応通信形式RS-485／RS-422
対応光ファイバSMF 40km用SMF 34km用H-PCF仕様
型名RS485-OPT（S3）-40
RS485-OPT（S5）-40
※(S3)(S5)の組合せでお使い下さい。		RS485-OPT(S3)G
RS485-OPT(S5)G
※(S3)(S5)の組合せでお使い下さい。		RS485-OPT（H）
最大伝送距離40km（SMF 時）※134km（SMF 時）※12m～700m
使用波長1310nm/1550nm800nm
適合光ファイバSMF（シングルモードファイバ）SM 10/125　1芯
MMF（マルチモードファイバ）GI 50/125　1芯		H-PCF 200/230　2芯
適合光コネクタSCコネクタ（JIS C 5973 F04）F07コネクタ（JIS C 5976）
信号変調方式時分割多重（TDM）
通信速度DC ～4MbpsDC ～2Mbps
通信形式＜RS-485＞2線式：半二重双方向、4線式：半二重双方向
＜RS-422＞全二重双方向
使用温度範囲－10℃～＋70℃（結露なきこと）
消費電流（定常時）Max.450mAMax.250mA
電源電圧DCDC5V
ACAC100V（オプション：AD5V-3B を使用）
外形寸法（mm）　※266（W）×80（D）×16.8（H）66（W）×65（D）×15.5（H）
適用コネクタ電源MC1.5/2-ST-3.5（フェニックスコンタクト社製）
信号MC1.5/5-ST-3.5（フェニックスコンタクト社製）
光断接点MC1.5/2-ST-3.5（フェニックスコンタクト社製）—
仕様書RS485-OPT(S)(40km仕様)
PDFダウンロード		RS485-OPT(S)(34km仕様)
PDFダウンロード		RS485-OPT(H)(H-PCF仕様仕様)
PDFダウンロード
●工場出荷時の設定はRS-485 2線式
●終端抵抗：TRx 終端ON／Rx終端OFF
※1：SMF時は0.5dB/km、MMF時は3dB/kmの値となります。
※2：突起物取付板は含まず。
価格
H-PCF用RS485-OPT（H）63,800円（税抜価格 58,000円）
SMF用34km仕様RS485-OPT（S3）G112,200円（税抜価格 102,000円）
RS485-OPT（S5）G112,200円（税抜価格 102,000円）
40km仕様RS485-OPT（S3）-40137,500円（税抜価格 125,000円）
RS485-OPT（S5）-40137,500円（税抜価格 125,000円）
H-PCF用RS485-OPT（H）63,800円（税抜価格 58,000円）
SMF用34km仕様RS485-OPT（S3）G112,200円（税抜価格 102,000円）
RS485-OPT（S5）G112,200円（税抜価格 102,000円）
40km仕様RS485-OPT（S3）-40137,500円（税抜価格 125,000円）
RS485-OPT（S5）-40137,500円（税抜価格 125,000円）
オプション
ACアダプタ　AD5V-3B 詳細7,700円（税抜価格 7,000円）
DC-DC 電源ユニット　PW1205-1A 詳細15,400円（税抜価格 14,000円）
DC-DC 電源ユニット　PW2405-1A（仕様書参照）15,400円（税抜価格 14,000円）
ACアダプタ　AD5V-3B 詳細7,700円（税抜価格 7,000円）
DC-DC 電源ユニット　PW1205-1A 詳細15,400円（税抜価格 14,000円）
DC-DC 電源ユニット　PW2405-1A（仕様書参照）15,400円（税抜価格 14,000円）
